Klappbrücke Puente Estacio, La Manga / Spanien

Zeitraum: 2002
Ort: La Manga / Spanien

Technische Beschreibung:

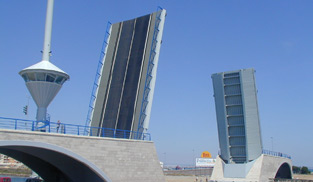

Die 53 m lange Klappbrücke in Südspanien führt zweispurig für Fußgänger und Autofahrer über den Estacio-Kanal. Der Kanal verbindet das Mittelmeer mit dem sogenannten Mar Menor. Die Brücke ermöglicht Schiffen bei La Manga den Zugang zum Sporthafen Tomás Maestre. Sie ist auf beiden Seiten mit Hydraulikzylindern ausgestattet, was eine vollständige Öffnung in weniger als 2 Minuten ermöglicht. Die Steuerungen sind in einem 50 m hohen Kontrollturm nebenan untergebracht. Die Einweihung der Brücke setzte den zahlreichen Verkehrsproblemen, die die alte Schwenkbrücke verursacht hatte, endlich ein Ende.

Hydraulischer Brückenantrieb:

  • 2 hydraulische Antriebsaggregate;
  • 4 Hubzylinder Ø 460/280 x
  • 3900 mm, max. Zylinderkraft 2.200 kN;
  • 4 Riegelzylinder
  • Ø 125/70 x 520 mm Hub,
  • 2 Riegelzylinder Ø180/90 x 475 mm Hub,
  • Nirosta-Rohrleitungssystem

Steuerungssystem:

  • Zentrale und örtliche Steuerung SPS Simatic S7-400, redundant
  • Visualisierungssystem mit Darstellung der Brücke und der Verkehrsleittechnik

Maschinentechnische Ausrüstung:

  • 4 Brückendrehlager Ø 440 mm,
  • 4 Rückarmverriegelungen;
  • 2 Spitzenverriegelungen und 6 Dämpfer
