Schleuse Sevilla / Spanien

Zeitraum: 2006-2013

Kunde: Esclusa Sevilla U.T.E.

Land: Spanien

Technische Beschreibung:

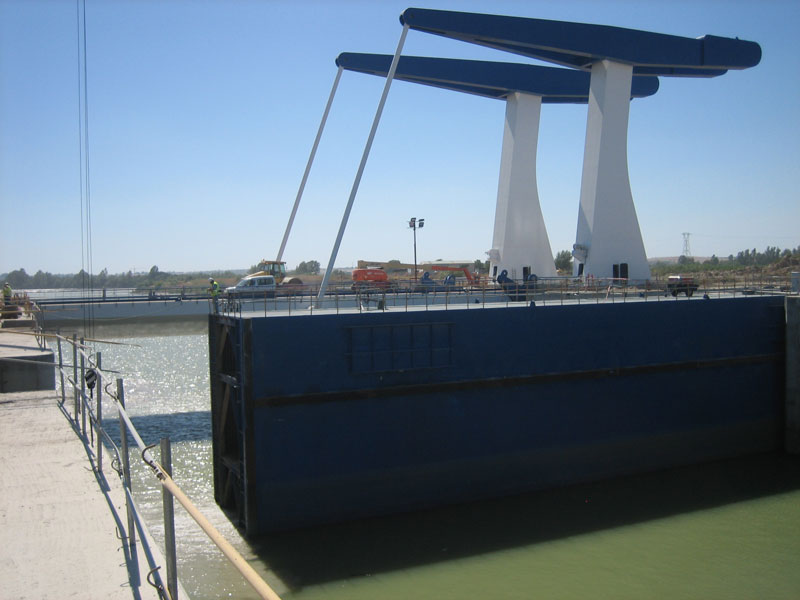

Die neue Schleuse in Sevilla trennt den Hafen Sevillas vom wechselnden Pegelstand des Flusses Guadalquivir. Die Schleusenkammer hat eine Durchfahrtsbreite von 40 m. Die gesamte Schleusenanlage besteht aus vier Schiebetoren, acht Füll- und Entleerungsschützen, zwei beweglichen Straßenbrücken und einer Eisenbahnbrücke.

Der Leistungsumfang von DSD NOELL beinhaltet die Planung, Lieferung, Montage, Inbetriebnahme und Schulung von Personal

für die drei Klappbrücken

• 15 Hydraulikzylinder für die Brückenantriebe, sowie Brücken-Verriegelungen
• 3 Hydraulikaggregate mit Verrohrung am Außen-  und Binnenhaupt der Schleuse
• die Brückenlagerungen und die Brückenverriegelungen in beiden Endstellungen
• die lokalen Steuerungen über jeweils Simatic S7-412H

für die acht Füll- und Entleerschütze

• 8 Hydraulikzylinder
• 4 Hydraulikaggregate mit Verrohrung am Außen-  und Binnenhaupt der Schleuse
• die lokalen Steuerungen über jeweils Simatic S7-412H

für die vier Schiebetore

• 4 Seilwindenantriebe mit hydraulischer Spanneinrichtung
• 4 lokalen Steuerungen mit Sivacon-MCC und Frequenzumrichter
• Simatic S7-412H

für die gesamte Schleusenanlage

• übergeordnete redundante Steuerung mit Simatic S7-412H und mit redundantem SCADA-system
