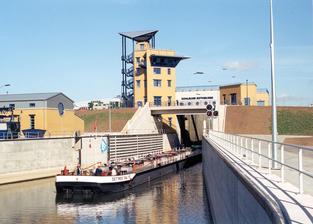

Sparschleuse, Rothensee / Deutschland

Zeitraum: 1997 - 2000
Kunde: Wasserstraßen Neubauamt Magdeburg
Ort: Rothensee / Deutschland

Technische Beschreibung:

Die Sparschleuse Rothensee besteht aus einer Schleusenkammer mit 3 seitlich angeordneten Sparbecken.

Untertor:

• 2 Stemmtorflügel
• ca. 110 t/Flügel
• Abmessung: ca. 1.400 x 7.900 x 21.800 mm
• hydraulischer Antrieb

Obertor:

• Zugsegmenttor
• ca. 40 t Gewicht
• Abmessung: ca. 5.300 mm Höhe,
• 12.500 mm lichte Weite
• einseitig hydraulischer Antrieb

Stahlwasserbauanteil: ca. 4.300 t

Stahlkonstruktion:  850 t
