Trajektbrücke, Saßnitz-Mukran, Deutschland

Zeitraum: 1997
Kunde: Fährhafen Sassnitz GmbH
Ort: Saßnitz-Mukran, Deutschland

Technische Beschreibung:

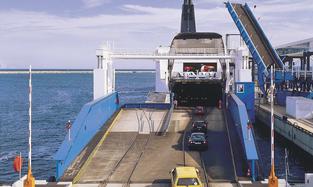

1997 errichtete DSD-NOELL eine doppelgleisige Trajektbrücke mit Verschiebeweichen und Gegengewichten sowie je eine Heckseitenrampe und feste Rampe im Fährhafen Saßnitz-Mukran auf der Ostseeinsel Rügen in Deutschland. Über die Trajektbrücke können Bahnwaggons von und in Fährschiffe gelangen.

Trajektbrücke:

• Länge: 62 m
• Breite schiffseitig: 24 m
• Breite landseitig: 13,2 m
• Hubgeschwindigkeit: max 3,2 m/min


Heckseitenrampe:

• Länge: 24 m
• Lichte Weite: 5 m


Feste Rampe:

• Länge: 9 m
• Lichte Weite: 5 m

Das Gesamtgewicht der von DSD NOELL GmbH gelieferten und montierten Anlagen beträgt etwa 1.200 t.
