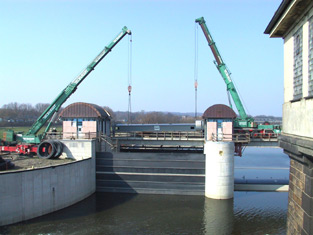

Wehranlage Raffelberg / Deutschland

Zeitraum: 1999 - 2006
Ort: Raffelberg / Deutschland

Technische Beschreibung:

Die Wehranlage Raffelberg wurde in den Jahren 1916-1919 zusammen mit der Kanalisierung der Ruhr und dem Bau desStadthafens Mülheim erbaut. Aufgrund des baulichen Zustands,der bei weiterem Substanzverlust zu einer Gefährdung der Stauhaltung führen würde, wurde die Anlage in mehreren Bauabschnitten zwischen 1999 und 2006 erneuert.

Das Konstruktionsprinzip des neuen Wehres zeichnet sich durch eine Kombination aus fester Wehrschwelle und beweglichen Wehrverschlüssen aus.

Der Leistungsumfang von DSD NOELL GmbH beinhaltet Planung, Lieferung und Einbau von:

• 4 Fischbauchklappen, torsionssteif, lichte Weite 18 m
• Höhe in Staustellung 4,9 m
• hydraulisch angetrieben über Torsionsrohr und Antriebshebel
• 14 Dammbalken, lichte Weite 18 m
• Luftsprudelanlage zur Eisfreihaltung
