Presa de embalse Raffelberg / Alemania

Período: 1999 - 2006
Lugar: Raffelberg / Alemania
Descripción técnica:

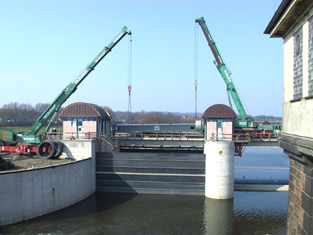

La presa de embalse Raffelberg data de los años 1916-1919 y fue construida al mismo tiempo que la canalización del río Ruhr y el puerto de la ciudad de Mülheim. Debido a su mal estado que con la continua pérdida de sustancia ya no garantizaba la capacidad de mantener el nivel del agua, fue necesaria la renovación de la instalación en varias etapas, realizada entre 1999 y 2006.
El diseño de la nueva presa de embalse destaca por ser una combinación de muro de contención fijo y compuertas móviles.

El alcance de suministro de DSD NOELL GmbH incluye el diseño, suministro y montaje de:

• 4 clapetas de vientre de pez, resistentes a al torsión, diámetro interior: 18 m,
• altura en posición cerrada: 4,9 m,
• accionadas hidráulicamente mediante tubo de torsión y palanca de impulsión
• 14 ataguías, diámetro interior: 18 m,
• sistema de burbujas de aire para prevenir la congelación
