Puente basculante Estacio, La Manga / España

Período: 2002
Lugar: La Manga / España
Descripción técnica:

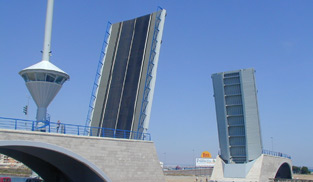

El puente basculante con una longitud de 53 m, diseñado para peatones y automovilistas, cruza el canal de Estacio en el Sur de España que une el Mar Mediterráneo y el llamado Mar Menor. Se encuentra en la península de La Manga y permite el acceso de los buques al puerto deportivo de Tomás Maestre. El puente está equipado con cilindros hidráulicos en ambos lados que permiten abrirlo completamente en menos de 2 minutos. Las unidades de mando se encuentran ubicadas en una torre de control de 50 m de altura. La inauguración del puente por fin acabó con los numerosos problemas de tráfico que causaba el antiguo puente.

Accionamiento hidráulico del puente:
2 unidades de accionamiento hidráulicas
4 cilindros de elevación Ø 460/280 x
3900 mm, fuerza máx. 2.200 kN;
4 cilindros de enclavamiento
Ø 125/70 x 520 mm de carrera,
2 cilindros de enclavamiento Ø180/90 x 475 mm carr.,
sistema de tubería de acero inoxidable

Sistema de mando:
Unidad de mando central y local mediante PLC Simatic S7-400, redundante sistema de visualización con representación del puente y tecnología de dirección de tráfico

Equipamiento mecánico:

• 4 rótulas de giro Ø 440 mm,
• 4 disp. de enclavamiento de la parte posterior de las hojas;
• 2 disp. de enclavamiento de las puntas y 6 amortiguadores
