Vannes

Vanne segment avec ou sans contrepoids et  clapet évacuation de crue et régulation de niveau. Entraînement hydraulique.

Photo: Vanne segment avec contrepoids pour 75 MW Kukule Ganga au Sri Lanka

Application pour

• Vannes d’aqueduc d’écluses (mise en charge de la chambre)
• Vanne de remplissage et de déversement pour bassin d’épargne
• Vannage de fond de barrages et de centrales fluviales
• Possibilité de manœuvre en présence d’un niveau d’eau  inégal.

Photo: Vanne d’aqueduc pour écluse Rothensee près de Magdebourg

Avec ou sans  valves incorporées

Application pour

• Vannages de fond de barrages et centrales fluviales
• Batardeau

Manœuvre en présence d’un niveau équilibré

Photo: Vannes glissières de décharge de fond pour le vannage de fond de la digue de retenue Karakaya, Turquie. Charge hydraulique 200 mètres.

Portes busquées d’écluses pour une largeur de sas  courant en Europe de 12 et 24 mètres, mais aussi dimensions exceptionnelles. Avec ou sans vantelle de remplissage.

Application  en présence de hauteur de niveau d’eau équilibré, le plus souvent à la tête d’aval. Entraînement hydraulique ou vérin de levage électrique (EHZ).
Aux têtes d’amont ce sont habituellement des  portes à segments qui sont mises en oeuvre, étant donné que celles-ci peuvent aussi être ouvertes contre la charge hydraulique.

Image: plan 3D Écluses de navigation porte busquée sur le Main près de Schweinfurt. Largeur du battant env. 6 m.

Portes levantes d’écluses pour des sas aux largeurs courantes en  Europe de 12, 24 et 36 mètres (Danube  dans le secteur Roumanie /Serbie). Avec ou sans vantelles de remplissage.
Entraînement hydraulique ou avec treuils de manoeuvre.

Image: Porte levante d’écluse  pour le Main à Nuremberg. largeur 12 mètres

Batardeaux avec une largeur de l’ordre de 3 à 18 mètres. Hauteur moyenne des éléments 2,5 - 6 m. Entraînement avec treuil de manoeuvre et avec la mise en œuvre de poutres palonniers à crochets.

Photo: Batardeau pour Naga Hammadi sur le Nil, Égypte. largeur 17 m

Application

Pour barrages  et centrale fluviale pour évacuation de crue et régulation de niveau.

Applications

Pour digues de barrages pour évacuation de crue et régulation de niveau pour la navigation

Les portes à coulisses pour ouvrages de protection contre les crues, grandes écluses et portes de sas portuaires.
Avec ou sans vantelles de remplissage, largeur env. 30 à 60 mètres. Entraînements avec treuil de manoeuvre, hydraulique ou crémaillère.

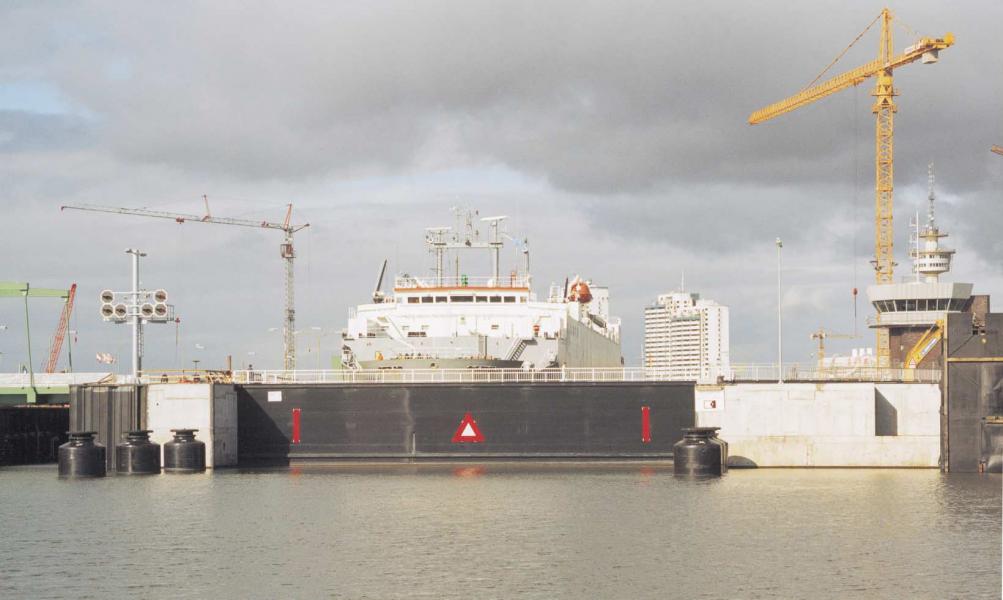

Photo: Écluse Bremerhaven, largeur 36 m
