Écluse de Séville / Espagne

Durée : 2006 - 2013

Client : Esclusa Sevilla U.T.E.

Pays : Espagne

Descriptif technique :

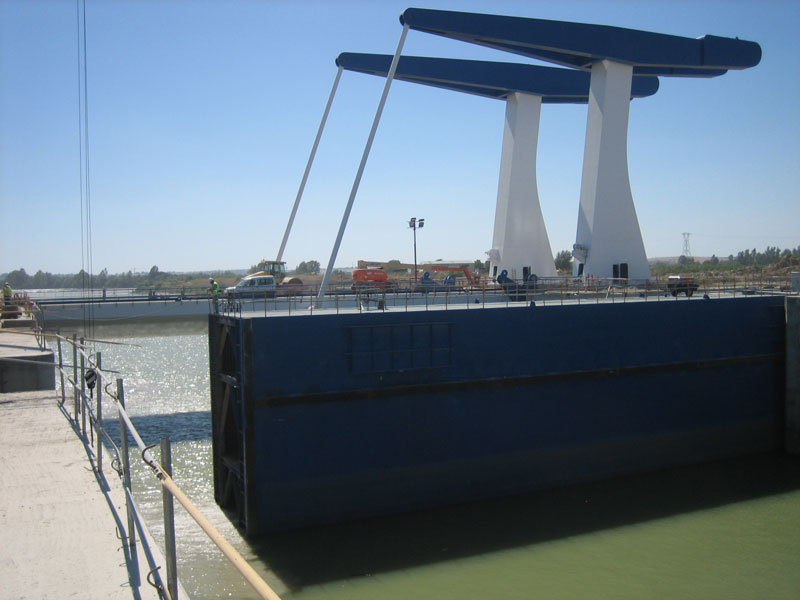

La nouvelle écluse de Séville sépare le port de Séville du niveau d’eau très variable du fleuve Guadalquivir. La chambre d’écluse a une largeur de passage de 40 m. L’installation complète de l’écluse se compose de quatre portes coulissantes, de huit vannes de remplissage et de vidage, de deux ponts routiers mobiles et d’un pont de chemin de fer.

La prestation de DSD NOELL comprend l’étude, la fourniture, le montage, la mise en service et la formation du personnel

Pour les trois ponts basculants

• 15 vérins hydrauliques pour les entraînements des ponts ainsi que les verrouillages des ponts
• 3 unités hydrauliques avec tuyauterie sur la face extérieure et la face intérieure de l‘écluse
• Les logements et les verrouillages des ponts dans les deux positions de fin de course
• Les commandes locales chacun par Simatic S7-412H.

Pour les huit vannes de remplissage et de vidage

• 8 vérins hydrauliques.
• 4 unités hydrauliques avec tuyauterie sur la face extérieure et la face intérieure de l‘écluse.
• Les commandes locales chacun par Simatic S7-412H

Pour les quatre portes coulissantes

• 4 moteurs de treuil à câble avec système de serrage hydraulique.
• 4 commandes locales avec Sivacon-MCC et convertisseur de fréquence
• Simatic S7-412H.

Pour l’ensemble du système d’écluse

Commande redondante en amont avec Simatic S7-412H et avec un système SCADA redondant
