La Porte d’Europe, Barcelone / Espagne

Période: 1998
Client: Hafenbehörde Barcelona
Lieu: Barcelone / Espagne

Description technique:

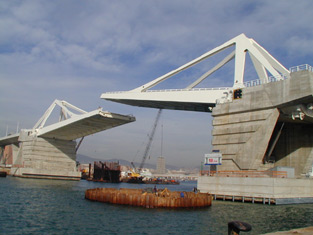

La Porte d’Europe est un pont basculant mobile à l'entrée du port de Barcelone. C'est Juan José Arenas de Pablo, professeur à l'Université de Cantabria à Santander, qui en a fourni les études. Cette porte relie l'île portuaire au continent, sans former d'obstacle à l'entrée du port. Le temps d'ouverture est inférieur à trois minutes. Avec son gabarit largeur de 100 m ce pont présente une autre étape qui place le port de Barcelone au rang mondial. Il est la réponse aux besoins croissants de l'Europe dans le secteur des transports, de la distribution et de la logistique.

Entraînements hydrauliques du pont :

• 2 agrégats hydrauliques d'entraînement avec système de canalisations ;
• 4 vérins de levage Ø 560/360 x 5600 mm levage, puissance max. du cylindre 4850 kN;
• 4 cylindres de verrouillage Ø 140/90 x 710 mm et 2 cylindres de verrouillage Ø 180/90 x 560 mm

Système de commande :

• Système de commande centrale et locale à automate programmable Simatic S7-400, redondant ;
• Système de visualisation avec représentation du pont et de la technique d'acheminement de la circulation

Équipement technique :

• 4 coussinets de pivotement du pont Ø 670 mm,
• 4 balanciers inférieurs,
• 2 balanciers supérieurs et 6 amortisseurs
