Pont basculant Puente Estacio, La Manga / Espagne

Période: 2002
Lieu: La Manga / Espagne

Description technique:

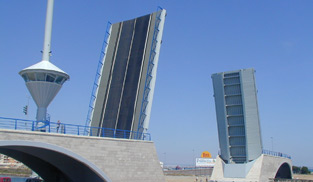

Au sud de l'Espagne, le pont basculant long de 53 m à deux voies pour les piétons et les automobilistes sur le canal de l'Estacio relie la Méditerranée à la Mar Menor. À La Manga le pont permet aux navires d'accéder au port de plaisance Tomás Maestre. Les cylindres hydrauliques qui équipent ses deux côtés permettent son ouverture complète en moins de 2 minutes. Une tour de contrôle haute de 50 m se trouvant à côté abrite les commandes. L'inauguration du pont a enfin résolu les nombreux problèmes de circulation générés par l'ancien pont tournant.

Entraînements hydrauliques du pont :

• 2 agrégats hydrauliques d'entraînement ;
• 4 vérins de levage Ø 460/280 x 3900 mm, puissance de cylindre max. 2200 kN;
• 4 cylindres de verrouillage Ø 125/70 x 520 mm, 2 cylindres de verrouillage Ø180/90 x 475 mm, levage, systèmes de canalisations en acier inoxydable

Système de commande :

• Système de commande centrale et locale à automate programmable Simatic S7-400, redondant ;
• Système de visualisation avec représentation du pont et de la technique d'acheminement de la circulation

Équipement technique :

• 4 coussinets de pivotement du pont : Ø 440 mm, 4 balanciers inférieurs ;
• 2 balanciers supérieurs et 6 amortisseurs
